Dưỡng kiểm ren ngoài M8×1.25-6g VGMF – Thread Ring Gauge dùng kiểm tra ren ngoài hệ mét M8, bước ren 1.25 mm, cấp dung sai 6g, có hướng dẫn kiểm tra GO và NO-GO.

Mô tả sản phẩm

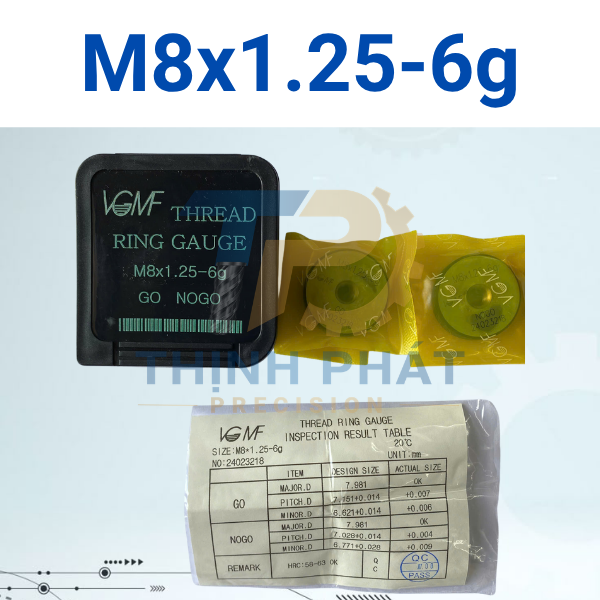

Dưỡng kiểm ren ngoài M8×1.25-6g là dụng cụ kiểm tra ren ngoài hệ mét thuộc dòng Thread Ring Gauge VGMF, dùng để kiểm tra kích thước và độ phù hợp của ren M8 với bước ren 1.25 mm sau quá trình gia công.

Sản phẩm phù hợp kiểm tra ren ngoài trên trục, bu lông, vít và các chi tiết cơ khí, đặc biệt trong gia công CNC, cơ khí chính xác và kiểm soát chất lượng. Dưỡng hỗ trợ kiểm tra theo nguyên tắc GO và NO-GO, giúp đánh giá nhanh độ phù hợp của ren trước khi đưa chi tiết vào lắp ráp.

Ưu điểm của dưỡng kiểm ren ngoài M8×1.25-6g

• Thiết kế chuyên dụng cho dưỡng kiểm ren ngoài M8×1.25-6g.
• Dạng Thread Ring Gauge, thuận tiện kiểm tra ren ngoài hệ mét.
• Bước ren 1.25 mm, cấp dung sai 6g.
• Hỗ trợ kiểm tra theo phương pháp GO và NO-GO.
• Kiểm tra nhanh độ phù hợp của ren sau gia công.
• Phù hợp cho các chi tiết ren và yêu cầu kiểm soát chính xác.
• Hỗ trợ kiểm tra trong gia công CNC và sản xuất cơ khí chính xác.
• Thích hợp sử dụng tại công đoạn QC/QA.

Ứng dụng của dưỡng kiểm ren ngoài M8×1.25-6g

• Kiểm tra ren ngoài M8×1.25-6g sau khi tiện hoặc gia công CNC.
• Kiểm tra ren trên vít, bu lông, trục và chi tiết cơ khí.
• Kiểm tra ren trước khi lắp ráp với chi tiết ren trong tương ứng.
• Sử dụng trong sản xuất linh kiện cơ khí chính xác.
• Phù hợp cho bộ phận QC/QA kiểm tra chất lượng ren.
• Hỗ trợ kiểm tra ren trong sản xuất hàng loạt.

Hướng dẫn kiểm tra GO và NO-GO

Bước 1 – Làm sạch chi tiết:
Vệ sinh ren ngoài M8×1.25-6g và dưỡng kiểm, loại bỏ phoi, bụi bẩn hoặc dầu mỡ quá mức có thể ảnh hưởng đến quá trình kiểm tra.

Bước 2 – Kiểm tra GO:
Đưa phía GO của Thread Ring Gauge vào ren ngoài và vặn bằng tay theo đúng chiều ren. Dưỡng GO phải có khả năng đi qua toàn bộ chiều dài ren cần kiểm tra theo yêu cầu kiểm tra áp dụng.

→ GO đạt: Ren có khả năng lắp qua dưỡng GO theo yêu cầu.
→ GO không đạt: Ren có thể bị sai kích thước, sai biên dạng hoặc có lỗi gia công.

Bước 3 – Kiểm tra NO-GO:
Đưa phía NO-GO vào ren ngoài và vặn bằng tay, không dùng lực cưỡng bức.

→ NO-GO đạt: Dưỡng NO-GO không được đi vào quá giới hạn cho phép theo tiêu chuẩn/quy trình kiểm tra áp dụng.
→ NO-GO không đạt: Nếu NO-GO đi vào vượt quá giới hạn cho phép, ren cần được kiểm tra lại kích thước và quá trình gia công.

Lưu ý: Khi kiểm tra không nên dùng búa, kìm hoặc lực ép cưỡng bức. Giới hạn chấp nhận cụ thể của GO/NO-GO cần được xác định theo tiêu chuẩn ren và quy trình kiểm tra đang áp dụng.
